Động cơ điện đang ngày càng trở nên phổ biến. Nhu cầu từ các ứng dụng mới nổi, chẳng hạn như EV, đang bùng nổ. Giá trị thị trường sẽ tăng lên 186 tỷ đô la vào năm 2027, tăng từ 134 tỷ đô la ngày hôm nay, theo một số dự đoán.
Mặc dù vậy, làm cho tất cả các động cơ đó đòi hỏi các máy cuộn dây điện DC không chổi than (BLDC). Nhưng chính xác thì chúng là gì?
Bạn sắp sửa tìm hiểu. Bài viết này thảo luận về những gì máy cuộn BLDC dành cho, một cái nhìn tổng quan ngắn gọn về cấu trúc của chúng, các loại máy cuộn dây động cơ có sẵn và một số ngành công nghiệp thường sử dụngmáy móc quanh co.
Đúng như tên gọi, một máy cuộn dây động cơ BLDC là một thiết bị kết thúc các cuộn dây của động cơ DC không chổi than, một loại động cơ điện không sử dụng bàn chải được ca ngợi vì độ tin cậy của nó. Máy sử dụng các ống, máy cắt dây, tải và dỡ tự động, và cánh tay cơ học để cung cấp cuộn dây cho các cánh quạt hoặc thống kê trong một cấu hình đã được chứng minh để thiết lập từ trường quay đáng tin cậy.
Các công ty hàng không vũ trụ yêu cầu động cơ cho vạt cánh và các hoạt động cơ học trên tàu, chẳng hạn như giảm và nâng thiết bị hạ cánh trên máy bay
Các công ty ô tô yêu cầu động cơ cho xe điện và xe điện hybrid
Các nhà sản xuất thiết bị tiêu dùng để sử dụng trong máy rửa chén, máy giặt và máy sấy
Những lợi thế của máy cuộn dây động cơ BLDC là đáng kể. Lợi ích chính là tự động hóa: Các nhà sản xuất động cơ điện có thể làm giảm lao động cần thiết cho cuộn gió trong động cơ điện.
Máy BLDC cũng chính xác hơn. Các thiết bị quấn cuộn dây để có thể dự đoán được, đảm bảo chúng vẫn còn trong đặc điểm kỹ thuật.
Cuối cùng, các máy cuộn dây BLDC cho phép sản xuất khối lượng cao hơn. Các nhà sản xuất có thể sản xuất một lượng lớn động cơ mà họ yêu cầu cho các ứng dụng khác nhau.
Tổng quan về các cấu trúc và thành phần quan trọng của máy cuộn dây động cơ BLDC.
Máy cuộn dây động cơ Bldc chứa một số thành phần cho phép chúng thực hiện chức năng của chúng. Khung là khung hình bên ngoài hỗ trợ toàn bộ thiết bị. Hầu như luôn luôn được làm bằng kim loại cứng, nó đảm bảo sự ổn định trong quá trình hoạt động.
Trạm cuộn dây stator là một thiết bị bọc dây cuộn lên phần cố định của động cơ, được gọi là stato. Nó thường bao gồm một số thành phần phụ, bao gồm một giá đỡ ống cho dây, cơ chế căng để đảm bảo lắng đọng đúng và đầu cuộn dây hiệu suất cao.
Trạm cuộn dây rôto chịu trách nhiệm cho cuộn dây cuộn lên phần di chuyển của động cơ. Nó kết nối với hệ thống phân phối dây: một bộ sưu tập các bộ đệm, cơ chế điều khiển căng thẳng và hướng dẫn dây cho phép ứng dụng cuộn liên tục cho các đơn vị động cơ. Máy cắt dây và thiết bị đầu cuối cắt dây một khi máy cung cấp số lượng cuộn dây mong muốn cho động cơ.
Nhiều đơn vị cũng đi kèm với các tính năng bổ sung bổ sung để làm cho chúng hiệu quả hơn hoặc phù hợp hơn cho các ứng dụng sản xuất chuyên sâu. Ví dụ, một số mô hình có bảng điều khiển cho phép các kỹ thuật viên thiết lập các tham số kiểm soát tốc độ và sức căng của cuộn dây. Nhiều người cũng có các tính năng an toàn khẩn cấp, chẳng hạn như nút dừng và bảo vệ dây, để giữ an toàn cho người lao động. Kiểm soát phần mềm cũng là một tùy chọn trên một số máy, cho phép các nhà sản xuất chuyển đổi giữa các mẫu cuộn dây và cấu hình dây.
Mặc dù các máy cuộn BLDC chứa các thành phần tương tự, cấu hình rôto của chúng khác nhau tùy thuộc vào loại động cơ mà chúng tạo ra.
Máy bay cánh quạt bên trong
Các máy cuộn dây rô -rô bên trong đặt máy rôto bên trong stator. Máy sau đó cuộn dây xung quanh các cánh quạt bên trong.
Máy bay cánh quạt BLDC bên ngoài
Rôto bên ngoài Rôto BLDC MÁY Cuộn dây cuộn quanh một cánh quạt bên ngoài stator. Hầu hết các máy này có các thành phần quay giúp các cuộn gió xung quanh cấu trúc bên ngoài ở tốc độ cao.
Máy cuộn dây điện động cơ Bldc Flux
Các máy cuộn dây động cơ BLDC BLDC tạo ra động cơ trong đó trục quay song song với hướng thông lượng từ tính. Những động cơ này cần một loại quá trình cuộn dây đặc biệt sử dụng chuyển động tuyến tính.
Máy cuộn dây điện động cơ Bldial Flux
Một máy cuộn dây BLDC xuyên tâm tạo ra động cơ trong đó thông lượng từ của động cơ kết quả phát ra từ trung tâm của thiết bị đến các cạnh bên ngoài. Những thứ này đòi hỏi các máy cuộn dây quấn cuộn dây của các cuộn dây tập trung trong các phân đoạn xung quanh răng động cơ để tránh chồng chéo.
Làm thế nào động cơ rôtor bldcMáy cuộn dây

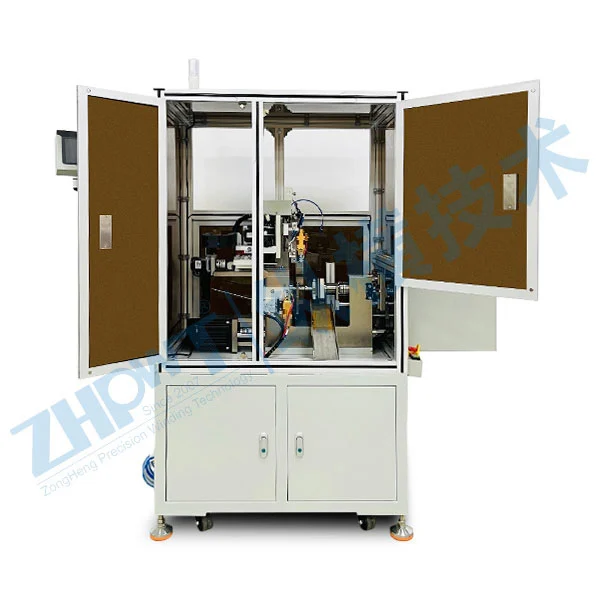

Một biến thể khác là máy cuộn dây động cơ rô -sê rỗng. Những máy móc này có cuộn dây để phù hợp bên trong động cơ kiểu rỗng. Nhiều thiết kế chỉ đơn giản là dẫn trước dây để chèn vào cơ thể động cơ sau này.
Giới thiệu về nguyên tắc hoạt động của máy cuộn dây động cơ BLDC
Bản chất của các máy cuộn dây động cơ BLDC liên quan đến việc tự động hóa quá trình hơi khó khăn trong việc cuộn một loạt các cuộn kim loại lên một stator hoặc rôto điện động cơ điện không chổi than. Mục tiêu là hợp lý hóa việc sản xuất và giảm lao động trong xây dựng. Máy cuộn phải hoạt động hiệu quả và nhất quán để đáp ứng các thông số kỹ thuật của nhà sản xuất.
Bước 1: Thiết lập
Quá trình cuộn dây động cơ bắt đầu bằng một kỹ thuật viên thiết lập hoặc hiệu chỉnh máy bằng phần mềm hoặc bảng giao diện. Cá nhân này đấm vào các tham số cần thiết, chẳng hạn như số lượng cuộn dây, chương trình cuộn dây và tốc độ.
Bước 2: Cồng kềnh
Bước tiếp theo là cuộn dây. Hầu hết các máy làm điều này từ một ống chỉ, sử dụng một loạt các con lăn để duỗi thẳng và chỉ đạo chuyển động kim loại. Máy cũng có các thiết bị căng được tích hợp. Chúng ngăn dây di chuyển ra khỏi rôto mục tiêu hoặc stato và giữ cho cuộn dây đồng nhất và thẳng, đảm bảo từ trường không dẫn trên động cơ đã hoàn thành.
Bước 3: Đầu uốn di chuyển
Bước cuối cùng là chuyển động của đầu cuộn dây. Hình dạng và tốc độ của đầu này khác nhau tùy thuộc vào loại rôto DC Motor không chổi than. Thông thường, đầu là một cánh tay mạnh mẽ hướng dẫn dây vào đúng vị trí, sử dụng chuyển động được hiệu chỉnh trước.
Khám phá các sản phẩm của chúng tôi ngày hôm nay và nhận được hệ thống cuộn dây cuộn nhanh hơn, hiệu quả hơn và giá cả phải chăng cho động cơ của bạn. Đối với các câu hỏi về máy cuộn dây song song, máy cuộn dây stator, phụ kiện máy cuộn dây hoặc bảng giáe-mailĐối với chúng tôi và chúng tôi sẽ liên lạc trong vòng 24 giờ.
